Jak zamontować odpływ liniowy krok po kroku?
Montaż odpływu liniowego krok po kroku to pięć etapów, które trzeba zamykać po kolei: podejście kanalizacyjne, osadzenie i stabilizacja korpusu, wylewka ze spadkiem, hydroizolacja oraz płytki. Samodzielny montaż odpływu liniowego jest możliwy, ale prawidłowy montaż odpływu liniowego wymaga zaplanowania odprowadzania wody do pionu i niepomijania próby szczelności podejścia przed zalaniem korpusu jastrychem.
- Przygotuj podejście kanalizacyjne i wytrasuj bieg rury do pionu.
- Sku posadzkę na wymaganą głębokość i wykonaj otwór pod syfon.
- Osadź i wypoziomuj korpus, a następnie wykonaj próbę szczelności podejścia przed zalaniem.
- Wylej jastrych, formując spadek w kierunku odpływu, i zabezpiecz korytko przed zabrudzeniem.
- Wykonaj hydroizolację podpłytkową z fabrycznym mankietem i ułóż płytki.
Ile miejsca w posadzce wymaga odpływ liniowy i jak zaplanować spadki?
Odpływ liniowy wymaga skucia posadzki na głębokość od 7 do 12 cm w standardowych rozwiązaniach lub tylko 5-6 cm przy modelach typu slim. Spadek rury odprowadzającej wodę do pionu musi wynosić 2-3% (2-3 cm na metr bieżący), a odpowiedni spadek posadzki prysznica - co najmniej 2%, w praktyce 2-3 cm na metr. Nachylenie to zapewnia skuteczne odprowadzanie wody i odpływ wody w kierunku odpływu. Zaplanowanie podłogi bez brodzika wiąże się przeważnie z obniżeniem konstrukcji podłogi o 10-15 cm względem reszty łazienki, a samo planowanie powinno objąć sprawdzenie grubości stropu i miejsca montażu.
Jeśli grubość stropu nie pozwala skuć podłoża na wymaganą głębokość, montaż wykonuje się przez miejscowe podniesienie podłogi natrysku i dobudowanie stopnia. To rozwiązanie stosuje się głównie w budynkach z wielkiej płyty, gdzie wybiera się też korpusy slim - odpływ liniowy w bloku wymaga wtedy szczególnie dokładnego rozplanowania spadku posadzki.
Położenie rynny w strefie natrysku wyznacza kierunek i liczbę spadków, dlatego przed wytrasowaniem wylewki warto rozstrzygnąć, gdzie zamontować odpływ liniowy. Decyzję o głębokości zabudowy w stropie i o tym, czy rezygnować z brodzika, ułatwia porównanie brodzik czy odpływ liniowy.
Czym różni się montaż odpływu liniowego przyściennego od podłogowego?
Odpływ liniowy ścienny, nazywany też odpływem przyściennym, mocuje się bezpośrednio przy samej ścianie prysznica - na stałe, jeszcze przed wylewką - za pomocą tylnej ścianki z otworami i kołków rozporowych, a wodę odprowadza się najkrótszą drogą bezpośrednio do ściany. Klasyczny odpływ podłogowy wymaga odstępu od przegród pionowych ze względu na kołnierz montażowy oraz wyprofilowania spadku z czterech stron, czyli koperty. To przekłada się na liczbę kierunków spadku, sposób cięcia płytek i układania płytek wokół rynny.
| Cecha montażowa | Odpływ podłogowy | Odpływ przyścienny |
|---|---|---|
| Położenie korpusu | Osadzony w posadzce z odstępem od ściany na kołnierz | Przy samej ścianie, na styku ściany i posadzki |
| Profil spadku | Czterostronna koperta lub spadek dwustronny | Spadek jednostronny (opcjonalnie z listwą spadkową) lub trójstronny |
| Mocowanie korpusu | Regulowane nóżki osadzone w posadzce | Nóżki podłogowe oraz kotwienie tylnej ścianki do ściany kołkami rozporowymi |
| Głębokość zabudowy | Większa, bo rura biegnie centralnie | Mniejsza, bo rura odchodzi najkrótszą drogą bezpośrednio do ściany |
Przy spadku jednostronnym do odpływu przyściennego często używa się listwy spadkowej, która wymusza prawidłowe nachylenie posadzki i osłania boczną krawędź płytek. Wybór jednego z wariantów determinuje sposób przygotowania podłoża i kolejność prac wykończeniowych.
Jak osadzić, wypoziomować i ustabilizować rynnę odpływu przed zalaniem?

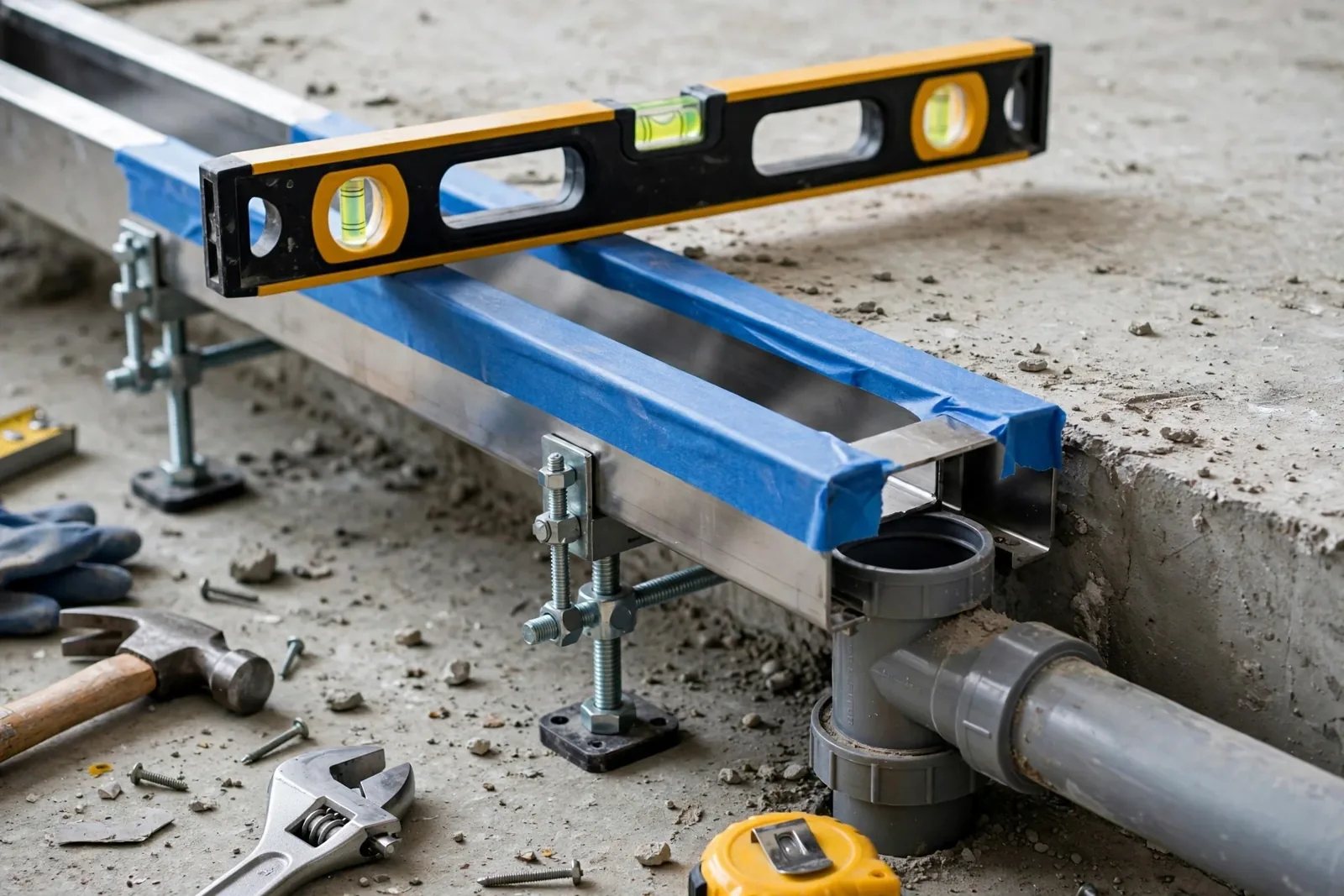

Aby osadzić odpływ liniowy, ustawia się rynnę na regulowanych nóżkach, wypoziomowuje poziomicą tradycyjną lub laserową, unieruchamia niewielką porcją zaprawy cementowej albo pianki niskoprężnej i dopiero po wykonaniu próby szczelności podłączenia kanalizacyjnego zalewa jastrychem. Precyzja na tym etapie wpływa na późniejsze licowanie rusztu z powierzchnią podłogi. Korytko trzeba też zabezpieczyć taśmą, tekturą lub folią przed opiłkami i iskrami ze szlifowania płytek, a wnętrze syfonu osłonić taśmą malarską lub fabryczną zaślepką.
- Ustaw korpus na regulowanych nóżkach, a przy wariancie przyściennym wyznacz otwory i przykręć tylną ściankę do ściany kołkami rozporowymi.
- Wypoziomuj rynnę poziomicą - poziomica nie może zniknąć z rąk na tym etapie.
- Ustabilizuj nóżki niewielką porcją zaprawy lub pianką niskoprężną, żeby nie przesunęły się podczas wylewki.
- Zabezpiecz korytko i jego krawędzie taśmą, tekturą lub folią, a wnętrze syfonu - taśmą malarską lub zaślepką.
- Podłącz syfon do instalacji kanalizacyjnej i wlej wiadro wody, sprawdzając szczelność połączenia przed zalaniem.
Czym zalać odpływ liniowy i jak wyprofilować wylewkę z jastrychu?
Przestrzeń pomiędzy dnem korytka a podłogą zalewa się szczelnie szybkowiążącym jastrychem cementowym albo szybkoschnącą masą szpachlową - pierwszy pozwala wrócić do prac po 24 godzinach, druga już po około 3 godzinach. Jastrychem należy wypełnić całą przestrzeń pomiędzy dnem korytka a podłożem, nie zostawiając pustych przestrzeni. Świeżą wylewkę chroni się przed przeciągami i bezpośrednim nasłonecznieniem.
Wysokość wylewki wyznacza stalowy kołnierz montażowy odpływu - do jego krawędzi ściąga się zaprawę ze spadkiem w stronę rynny. Docelowo ruszt odpływu liniowego musi znaleźć się 1-2 mm poniżej lica ułożonych płytek, co kompensuje grubość płytek wraz z klejem. Odnosi się to do powierzchni podłogi i wymaga kontroli poziomu na całej strefie odpływu wody. Na styku odpływu z płytkami nie stosuje się silikonu epoksydowego, ponieważ reaguje ze stalą nierdzewną i wywołuje trwałe przebarwienia.
Zlicowanie rusztu z posadzką zależy też od budowy odpływu - modele bezramkowe pozwalają dosunąć płytkę bezpośrednio do krawędzi bez wypełniania fugą, a ramkowe wymagają starannego zafugowania przestrzeni wokół ramki masą odporną na wilgoć; fuga wokół ramki nie może być pominięta. Precyzyjne osadzenie elementu okładziny bezpośrednio przy rynnie, czyli miejsca styku pomiędzy płytkami a krawędzią odpływu, to odrębne zagadnienie opisane w poradniku, jak wkleić płytkę w odpływ liniowy.
Hydroizolacja podpłytkowa: jak prawidłowo zaizolować strefę wokół odpływu liniowego?

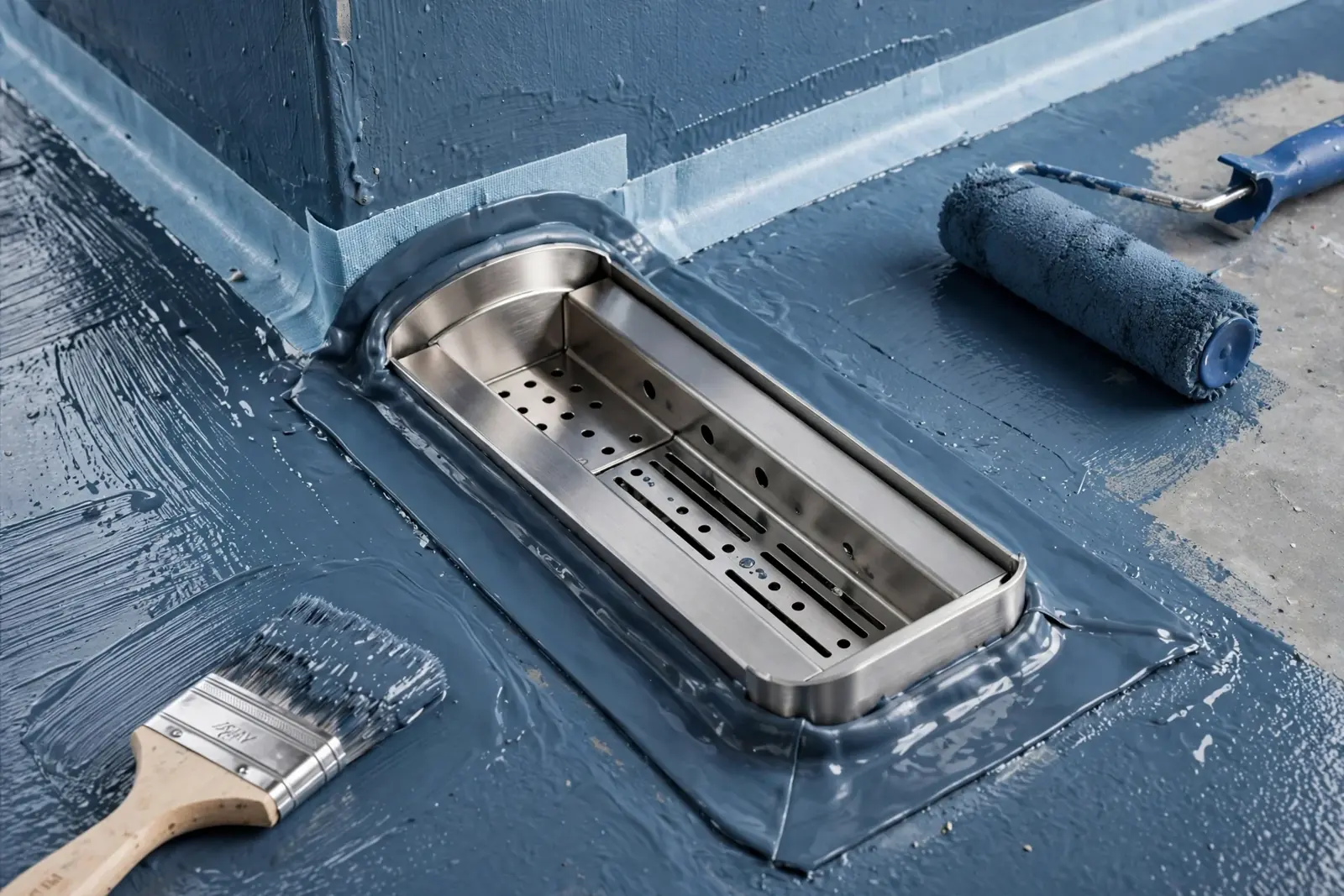

Wokół kołnierza odpływu wkleja się fabryczny mankiet uszczelniający o szerokości co najmniej 50 mm w pierwszą warstwę hydroizolacji płynnej, wzmacnia styki posadzki ze ścianą taśmami i narożnikami, a po wyschnięciu powłok wykonuje 15-minutową próbę zalewową. Izolacja wodochronna musi być ciągła - woda w strefie prysznicowej ma kontakt z powierzchnią podłogi i ścian, dlatego uszczelniać trzeba całą strefę prysznicową, a nie tylko sam kołnierz. Strefa natrysku bez brodzika podlega obciążeniu wilgocią w klasie ekspozycji W2-I zgodnie z normą DIN 18534, dlatego warstwy izolacji nakłada się także na ściany do wysokości co najmniej 1,5 metra.
- Zagruntuj podłoże i w razie potrzeby połóż warstwę podkładową lub matę hydroizolacyjną pod odpływem.
- Wklej fabryczny mankiet uszczelniający o szerokości co najmniej 50 mm w pierwszą warstwę folii w płynie lub szlamu, dociskając go do kołnierza odpływu bez pęcherzy powietrza.
- Wklej taśmy i narożniki uszczelniające na wszystkich stykach posadzki ze ścianą oraz w narożnikach, zachodząc równomiernie na ścianę i podłogę.
- Nałóż hydroizolację w co najmniej dwóch warstwach z przerwami na schnięcie, przykrywając mankiet i taśmy jednolitą membraną oraz pokrywając ściany strefy natrysku.
- Po wyschnięciu powłok zalej posadzkę wodą na około 15 minut i sprawdź, czy nie pojawiają się przecieki.
